Enastående D/A-omvandlare i den högsta skolan

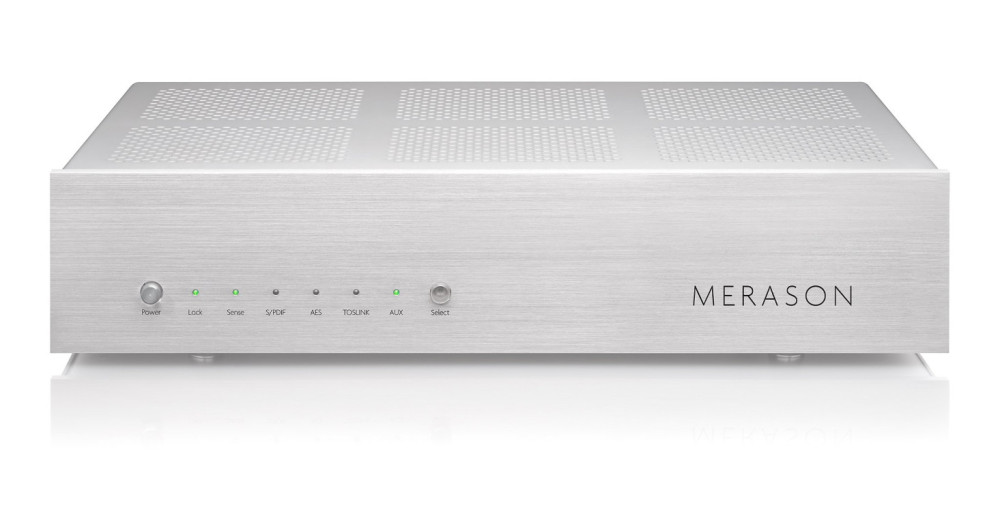

Merason DAC1 MkII

Ingångssignalbehandling: DAC1 Mk II har en USB-, en RCA-, en Toslink- och en AES-ingång. USB-ingången är baserad på Amanero-teknik och säkerställer en musiksignal med låg jitter tack vare två exakta oscillatorer, som sedan är galvaniskt isolerade av kapacitiva isolatorkomponenter. Signalerna som kommer till de andra ingångarna är också galvaniskt isolerade och de-jittede med hjälp av transformatorer och kondensatorer. Detta garanterar att inga externa störningar kan påverka den känsliga signalen.

Digital-till-analog konvertering: Uppgiften att digital-till-analog konvertering utförs av två 1794A omvandlarmoduler från Burr Brown. För en 5 dB förbättring av dynamiskt omfång har varje kanal sin egen enhet. Den analoga strömsignalen omvandlas omsorgsfullt till en spänningssignal i en diskret uppsättning, som buffras i klass A-teknik och dirigeras till utgången. DAC1 Mk II är fullt balanserad, det vill säga totalt fyra oberoende kanaler implementeras från de två omvandlarmodulerna till utgången.

Strömförsörjning: Varje funktionell enhet har sin egen strömförsörjning, och totalt är det tolv av dem. Två utgångskanaler vardera matas av en separat linjär matning med en överdimensionerad transformator.

Struktur: Ljudinverkan från komponenter och kretsvarianter samt olika layouter testades grundligt i otaliga sessioner av erfarna lyssnare. Detta gäller särskilt kondensatorer, spänningsregulatorer, omvandlarkomponenter, transistorer, motstånd, signalbehandling, I/V-omvandlare och slutsteg.

Tillverkad i Schweiz: Tillverkningen av höljet, frontpanelen och kontrollvreden samt tryckning, komponentplacering, montering, idrifttagning och inspektion utförs uteslutande i Schweiz.

Specifikationer

• Effekt: max. 3 V RMS (balanserad), max. 1,5 V RMS (obalanserad)
• Frekvenssvar: 20 Hz till 20 kHz +/- 0,3 dB
• THD+N: < 0,006 %
• SNR: > 120 dB
• DAC: två gånger BurrBrown 1794A, diskret I/V-steg
• Strömförsörjning: 230 V eller 115 V (en av dem) AC / 50 till 60 Hz, 30 W

DIGITALA INGÅNGAR

• 1x USB-ljudklass 2.0 digital ingång
• 1x Optisk digital ingång (TOSLINK)
• 1x Balanserad digital ingång (AES)
• 1x Koaxial digital ingång (S/PDIF)

ANALOGA UTGÅNGAR

• 1x Obalanserad utgång RCA (par)
• 1x Balanserad utgång XLR (par)

DRIFT

• Omgivningstemperatur 10°C till 30°C, 50°F till 86°F
• Luftfuktighet max. 80 %, icke-kondenserande
• Under drift värms enheten upp med ca. 20 K jämfört med omgivningstemperaturen.

INMATNINGSFORMAT

• 44,1 kHz @ 16 bitar, 44,1 kHz @ 24 bitar
• 48 kHz @ 16 bitar, 48 kHz @ 24 bitar
• 88,2 kHz @ 24 bitar
• 96 kHz @ 24 bitar
• 176,4 kHz @ 24 bitar (USB)
• 192 kHz @ 24 bitar

MÅTT

• Bredd: 45 cm
• Höjd: 10 cm
• Djup: 29 cm
• Vikt: 5,5 kg
