Pipckupskal i magnesium

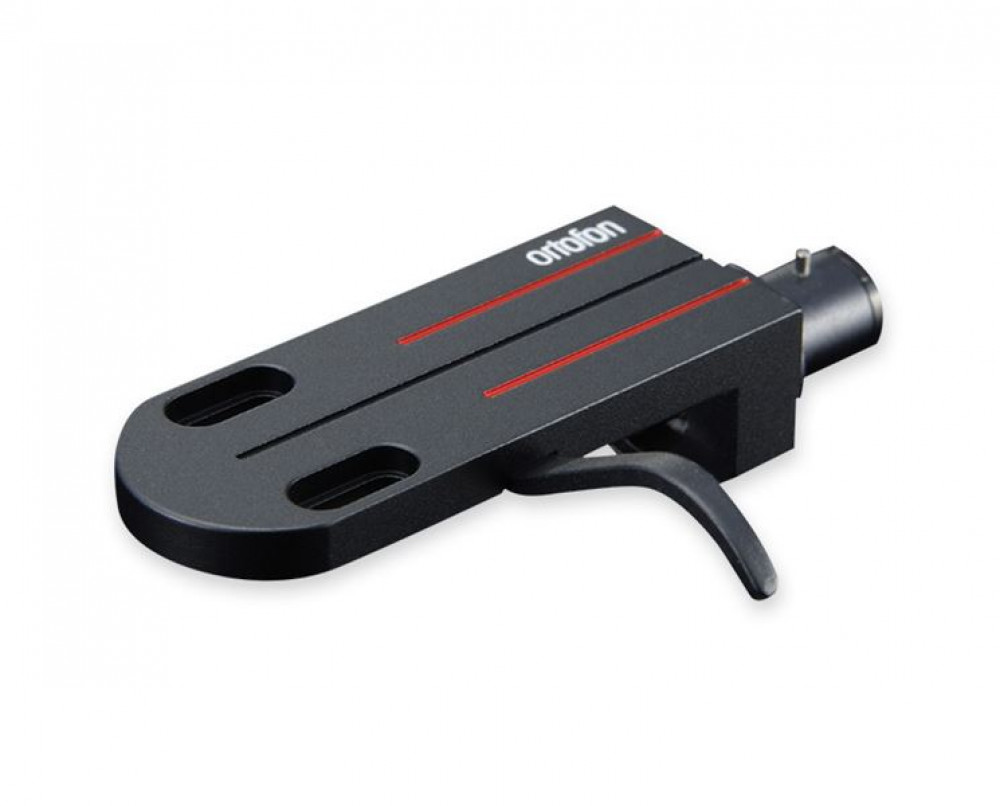

Ortofon LH-6000
Ortofon LH-6000
LH-6000 är ett högkvalitativt pickup-skal som rekommenderas för MC Windfeld Ti och Cadenza-serien. Dess rundade främre del underlättar korrekt montering och kompletterar var och en av dessa pickuper.

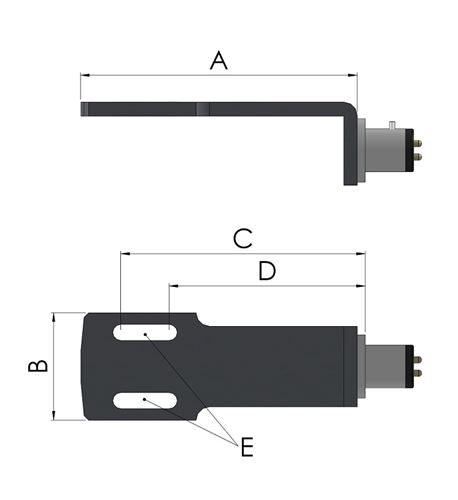

Att känna till pickup-skalets grundläggande dimensioner kommer i många fall att göra det lättare att montera och rikta in pickup och tonarm korrekt.
LH-4000 levereras med ledningstrådar för enkel och bekväm anslutning
Alla Ortofon-pickuper har en färgkodning av terminalerna, som indikerar rött och grönt för höger kanal respektive varm- och jordterminal. Vit och blå för vänster kanal respektive varm- och jordterminal. Grön terminal kommer alltid att användas för att jorda pickuphusen eller motorsystemet, närhelst den är ansluten inuti pickupen.
Vi rekommenderar att du ansluter ledningstrådar till pickupen och pickup-skalet innan du monterar pickupen på pickup-skalet.

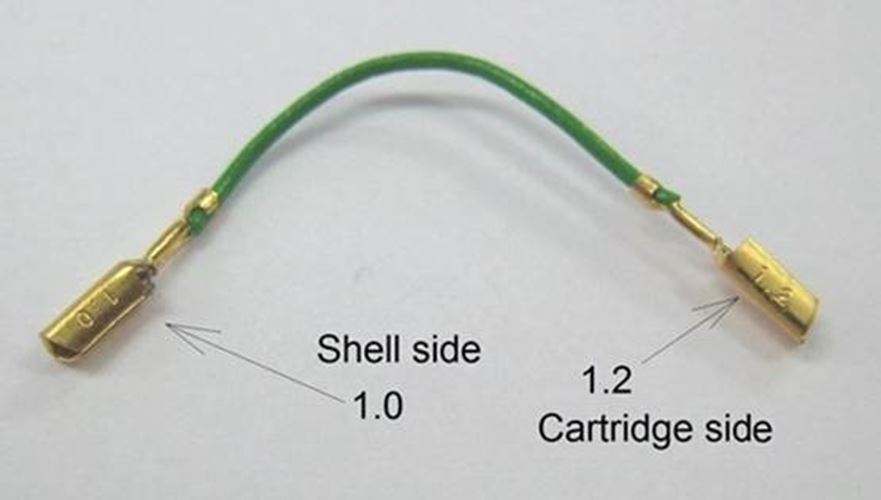

Se till att ledarna är rätt orienterade. Ortofon-pickupernas kontaktsdiameter är 1,2 mm, medan diametern på Ortofon-pickup-skalens kontakter endast är 1,0 mm.

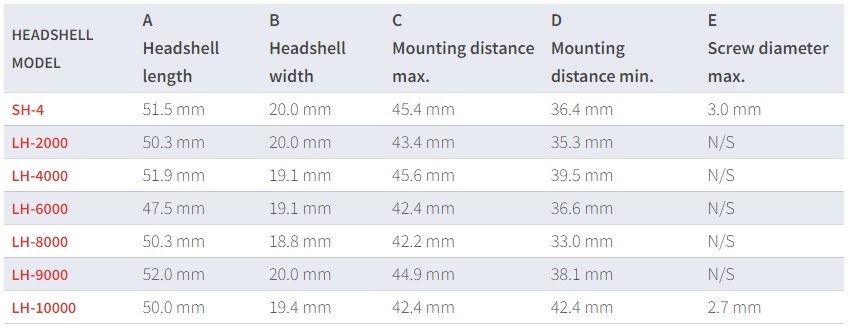

A - Headshell length
B - Headshell width
C - Mounting distance max.
D - Mounting distance min.
E - Screw diameter max.
Specifikationer
- Universalfäste
- Magnesium
- Vikt utan skruvar - 13,5 gram
- Monteringsavstånd min. - 36,6 mm
- Monteringsavstånd max. - 42,4 mm
- Headshell längd - 47,5 mm
- Headshell bredd - 19,1 mm
