Exklusivt och mångsidigt RIAA för MM-och MC med separat nätdel

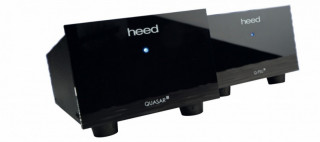

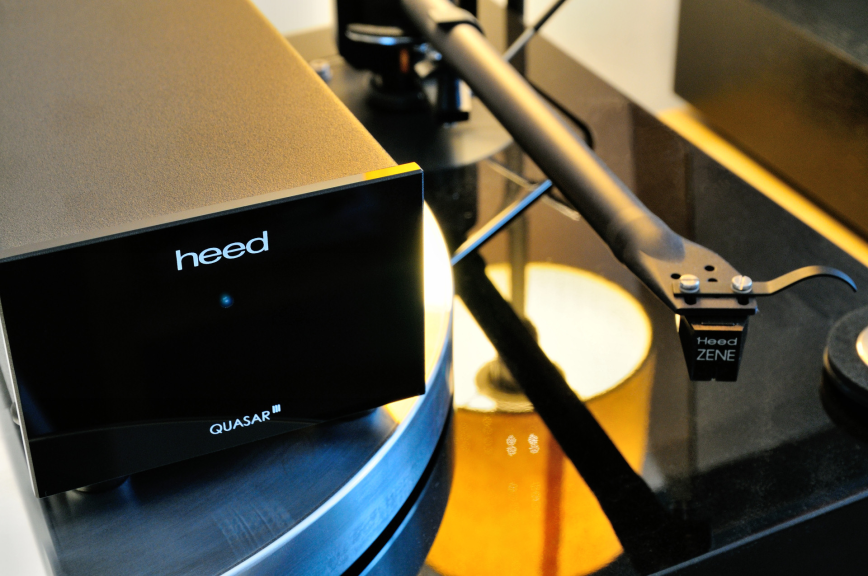

Heed Audio Quasar III

Signalbehandlingen av pickuper är ett av de mest känsliga arbeten inom förstärkning. Desto mer så eftersom det inte görs bara genom att öka några hundra mikrovolt till några hundra millivolt. Faktum är att vid denna tusenfaldiga förstärkning (60 dB) måste signalen behandlas så rent och brusfritt som möjligt. Den extremt låga signalnivån och den frekvensberoende förstärkningen som uppstår från RIAA-utjämningskurvan som appliceras vid skärning av LP: er ställer högsta krav på kretsens topologi och tekniska realisering av en RIAA-förförstärkare.

Vårt prisbelönta Quasar 3 RIAA-steg, med sin diskreta föreställning och ett brett utbud av funktioner, uppfyller kraven på även toppklasskombinationer av skivspelare / pickuper utan att vara ”orimliga” på vanligt avancerat sätt.

Quasar 3 är byggd i dual-mono-konfiguration från strömförsörjningen och uppåt. Det finns två separata förstärkningssteg för MM- och MC-pickuper, båda matas från sin egen reglerade strömförsörjningsanordning. Optimala justeringar av MC-pickupen som används kan användas för känslighet och belastning med olika inställningar med hjälp av jumpers på kretskortet. De två separata utgångarna med olika utgångsnivåer gör det möjligt att finmatcha för olika förförstärkare eller inspelare.

Utgångssteget har ett enormt headroom och extremt låga brusnivåer och kan tack vare dess låga utgångsimpedans och höga strömförsörjning driva långa signalkablar utan någon sonisk nedbrytning.

Den förbättrade strömförsörjningen till Quasar 3, Q-PSU 3 som också kan användas som strömförsörjningsuppgradering med andra komponenter, är baserad på en 50 VA-toroidtransformator med låg densitet magnetfält och mycket liten spridning. Denna kraft, tillsammans med ett fint spänningsregleringssystem, kan mata kretsen med den typen av superren ström som vanligtvis endast levereras av batteribaserade tillbehör, även med extrema dynamiska svängningar.

Specifikationer

• Separated MM and MC input stages
• Adjustable MC gain and impedance
• Discrete bipolar transistor architecture
• Separated power supply (see Q-PSU 3)
• Inputs: 1x MM / 1x MC
• Outputs: 1x 0dBm (High Out)/ 1x -10 dBm (Low Out)
• Frequency response: 3 Hz – 150kHz
• Input sensitivity (MC): 100 / 330 / 600 µV
• Input impedance (MC): 100 / 470 / 1000 Ω
• Input sensitivity (MM): 2.5 mV
• Input impedance (MM): 47 kΩ
• Gain: 50 dB (MM) / 62 – 78 dB (MC)
• RIAA accuracy: +/- 0.5 dB (20 Hz – 20 kHz)
• Power supply options: Q-PSU III (standard) / Obelisk PX / Thesis Pi
• Dimensions (W x H x D): 9.5 x 7.5 x 22 cm
