Ortofon LW 800S Leadwires

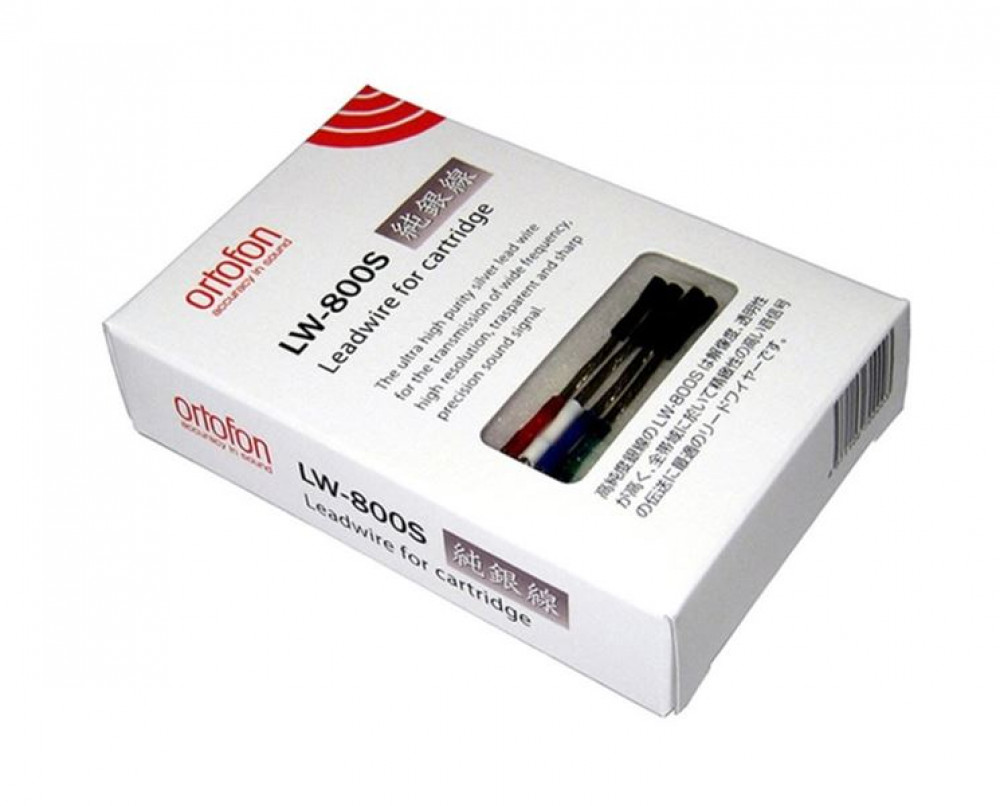

Ortofon LW 800S
LW-800S är de mest sofistikerade blytrådarna som består av rent silver och silverbelagd tråd.
Änden av tråden är fäst med en Rhodiumpläterad terminal.
Eftersom Silver har de bästa elektriska ledande egenskaperna av alla metaller, kan LW-800S silvertråd överföra de mycket tydliga högtonssignalerna, vilket ger den briljanta tonaliteten till ljudåtergivningen.
Monteringsanvisningar
Alla Ortofon-pickuper har en färgkodning av terminalerna, som indikerar rött och grönt för höger kanal respektive varm- och jordterminal. Vit och blå för vänster kanal respektive varm- och jordterminal. Grön terminal kommer alltid att användas för att jorda pickup-husen eller motorsystemet, närhelst den är ansluten inuti pickupen.

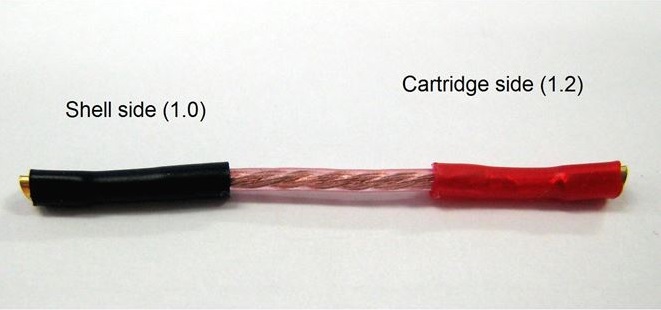

Vi rekommenderar att du ansluter ledningstrådar till pickupen och pickup-skalet innan du monterar pickupen på pickup-skalet. Kom ihåg att ledarna är rätt orienterade. Ortofon SH-4 headshell och Ortofon patroners terminal PINs diameter är 1,2 mm, medan Ortofon headshells PINs diameter normalt bara är 1,0 mm.
Att använda LW 800S med SH-4-huvudskalet kräver att LW 6N-skalsidoklämman breddas lite för att passa på SH-4-stiften. Om den flyttas runt kan det orsaka överdragning av enheten. Genom att vara medveten om denna detalj undviker du risken att pickupens anslutningspinnar faller ut.
